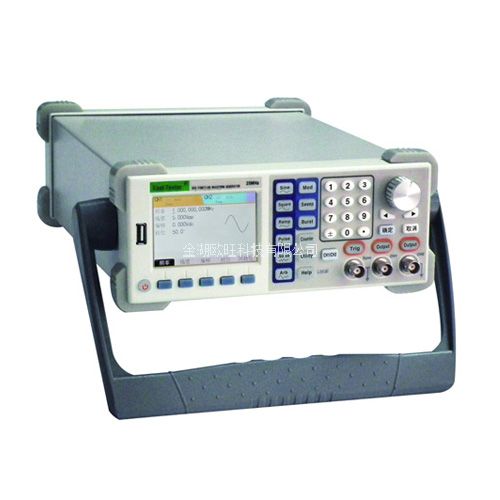

RX6625、RX6640雙通道函數/任意波形發生器

時間：2021-01-18 10:16:14 來源：作者： ; 瀏覽次

產品綜述
RX66系列雙通道函數/任意波波發生器采用直接數字合成（DDS）技術設計，能夠產生精確、穩定、低失真的輸出信號。

采用3.5寸480x320TFT液晶屏，具有清晰的圖形化界面
支持中英文菜單
按鍵幫助，方便獲取信息
文件管理，支持U盤和本地存儲

主要特色

雙通道輸出，@高輸出頻率：ET3325型為25MHz、ET3340型為40MHz，
雙通道之間相互獨立，具有相位同步功能
160MSa/S采樣率，12位垂直分辨率，16k存儲深度
內置5種基本波形和32種任意波形
波形存儲：支持10組用戶自定義編輯的波形
邊沿時間可設的脈沖波輸出
內部/外部AM、FM、FSK調制功能
線性/對數掃頻和脈沖串波形的輸出
帶160MHz高精度頻率計
具備RS232接口、USB Device、USB Host接口，支持U盤存儲
配備多功能任意波形編輯軟件

產品技術指標

頻率特性
	RX6625		RX6640
波形種類	正弦波，方波，三角波，脈沖，噪聲，任意波（含DC）
正弦波	1uHz ~ 25MHz		1uHz ~ 40MHz
方波	1uHz ~ 5MHz		1uHz ~ 10MHz
三角波	1uHz ~ 500kHz		1uHz ~ 1MHz
噪聲（-3dB）	7MHz帶寬		7MHz帶寬
脈沖	100uHz ~ 5MHz		100uHz ~ 10MHz
任意波	1uHz ~ 5MHz		1uHz ~ 10MHz
頻率分辨率	1uHz
頻率準確度	±10ppm
正弦波特性
諧波失真＞1Vpp	0~1MHz: ＜-45dBc； 1MHz~5MHz: ＜-40dBc； 10MHz~20MHz: ＜-35dBc 20MHz~40MHz: ＜-30dBc
總諧波失真	＜0.5% （10Hz-20kHz，1Vpp）
方波信號特性
上升/下降時間	＜25ns
過沖	＜3%
占空比	1%~99%≤100kHz；20%~80%≤5MHz；40%~60%≤10MHz（0.1%解析度）
不對稱性（50%占空比）	1%的周期 + 5ns
鋸齒波特性
線性度	≤峰值輸出的0.5%（典型值，1kHz，1Vpp，對稱性100%）
對稱性	0.0~100.0%（解析度0.1%）
脈沖波特性
脈沖寬度	≥20ns
邊沿跳變時間	≥20ns
過沖	＜5%
任意波特性	通道CH1			通道CH2
采樣速率	160MSa/S			160MSa/S
波形幅值分辨率	12bits			10bits
波形長度	16k			4k
@小上升/下降時間	＜25ns			＜25ns
存儲數量	10個波形			10個波形
輸出特性
振幅（50Ω）
范圍	1mVpp~10Vpp ≤20MHz 1mVpp~5Vpp ＞20MHz			1mVpp~3Vpp ≤20MHz 1mVpp~1.5Vpp ＞20MHz
準確度	±2%設置值±2mVpp（1kHz正弦波，0偏置，>10mVpp）
分辨率	1mV或3位
平坦度（相對于1k正弦波，1Vpp）	±0.1dB，≤100kHz ±0.3dB，≤5MHz ±0.4dB，≤25MHz
偏移（50Ω）
范圍	±5Vpk , ac + dc				±1.5Vpk , ac + dc
準確度	±（2%設置值+5mV+0.5%振幅）
輸出阻抗	50Ω
保護	短路保護，過載自動禁止波形輸出
SYNC輸出
電平	TTL兼容
阻抗	50Ω
AM調制（CH1）
載波	正弦波、方波、鋸齒波、脈沖波、任意波（DC除外）
源	內部/外部
調制波	正弦波、方波、三角波、斜波
調制頻率	2mHz~20kHz
調制深度	0%~120%
FM調制（CH1）
載波	正弦波、方波、鋸齒波、脈沖波、任意波（DC除外）
源	內部/外部
調制波	正弦波、方波、三角波、斜波
調制頻率	2mHz~20kHz
頻偏	0~@大載波頻率
FSK調制（CH1）
載波	正弦波、方波、鋸齒波、脈沖波、任意波（DC除外）
源	內部/外部
調制波	50%占空比的方波
鍵控頻率	2mHz~1MHz
掃頻（CH1）
載波	正弦波、方波、鋸齒波、脈沖波、任意波（DC除外）
類型	線性/對數
起始/截止頻率	1uHz~@大載波頻率
掃頻時間	1ms~500s
觸發源	手動、內部、外部
脈沖串特性（CH1）
載波	正弦波、方波、鋸齒波、脈沖波、噪聲、任意波（DC除外）
脈沖計數	1~65535或無限、門控
起始/停止相位	0~360°
內部周期	1us~500s
門控源	外部
觸發源	內部、外部、手動
頻率計
頻率范圍	1Hz~160MHz
頻率分辨率	6位/秒
電壓范圍	100mVpp~5Vpp
輸入阻抗	1MΩ
觸發輸入
電平		TTL兼容
斜率		上升/下降
脈沖寬度		＞100ns
輸入阻抗		＞10kΩ，DC耦合
反應時間		＜500ns（脈沖串）
		＜10us（掃頻）
